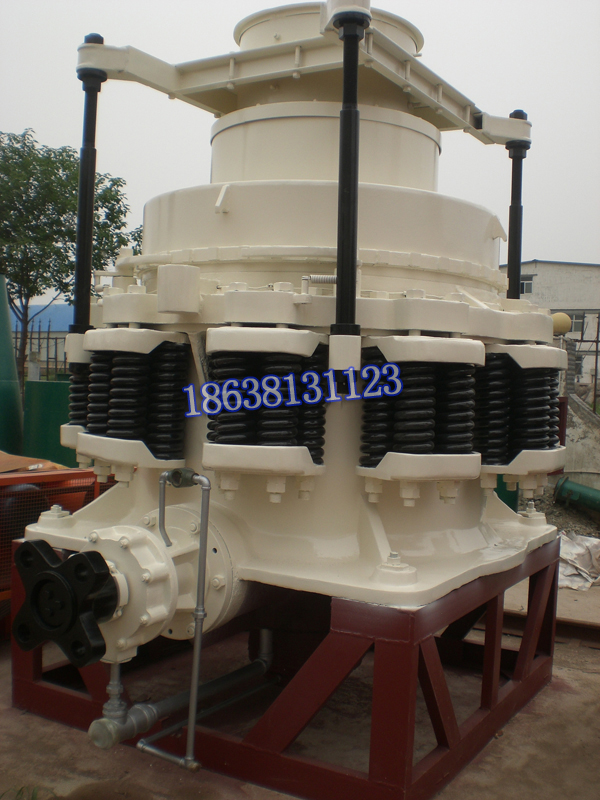

圓錐式破碎機
應用范圍：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等
適用物料：適用普氏硬度≤5~16的各種礦石和巖石
進料粒度：65-300mm
生產能力：12-1000t/h
全國銷售熱線：0371-68592888
訂購熱線：18638131123
- 產品介紹
- 產品參數
圓錐式破碎機適用范圍
圓錐式破碎機廣泛用于冶金、建筑、筑路、礦山、石礦場等行業，可以破碎中等和中等硬度以上的各種礦石和巖石。
圓錐式破碎機工作原理
圓錐式破碎機（圓錐破碎機）工作時，電動機的旋轉通過皮帶輪或聯軸器、 傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。
圓錐式破碎機主要特點：
（1）液壓系統，該機具有用液壓系統來調整破碎機排礦日的大小，液壓系統可有效地保證設備的安全運轉。在破碎腔中有異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下退的動錐體自動復位。重新保持原來的排礦口位置繼續工作。
（2）破碎腔型，破碎腔型是指動錐與固定錐之問形成的幾何空間。破碎腔的形狀對整機的性能影響很大。破碎機腔型是破碎的主要技術指標。該機從粗碎到細碎設計了四種規格的腔型，它有六種可能的組合，這意味著它能很好地適用于用戶特殊要求。
（3）密封可靠：采用迷宮式密封裝置，取代了以往使用的水式密封，使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠.
（4）更換方便：以往破碎機更換破碎壁很慢，圓錐式破碎機新結構更換破碎壁很快。因?yàn)樯掀扑楸谏涎b有卡梢，用螺栓頂起就把破碎壁固定.下破碎壁固定是用液壓螺母緊固.上、下破碎壁背面不需要加其它填充材料，所以更換快速方面，減少了工人勞動強度。
（5）調節開口：該機選用了耐高壓的位移傳感器，調整排礦口位置時是在操作室進行的。只要一按鍵，在操作臺上就有顯示，就可以看到所需要調整的排礦口大小，非常方便準確。該機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。破碎機的主軸是不動的，只是支撣球面瓦，承受破碎力。由于破碎機主軸不動而偏心套傳遞破碎力，故該結構可承受較大破碎力，對細碎和超細破碎非常適應，因?yàn)槌?xì)破碎的破碎力是非常大的。預計其產品粒度(對于超細碎型襯板)開路時一5m二可達50^80%(視物料性質而有所差異)。
該破碎機適用于金屬礦山選礦廠第三段破碎，或第四段破碎;適用于建材或非金屬礦山及土木工程。特別是土木工程所需的天然砂供應不足的地區。
圓錐式破碎機主要技術參數
|
型號 |
破碎錐直徑 |
最大給料尺寸 |
排料口寬度 |
處理能力 |
電動機功率 |
主軸擺動次數 |
重量 |
外形尺寸
(長×寬×高)
|
|
Type |
|
PYB |
600 |
600 |
65 |
12-25 |
40 |
30 |
356 |
5 |
2234×1370×1675 |
|
PYD |
35 |
3-13 |
12-23 |
5.5 |
2234×1370×1675 |
|
PYB |
900 |
900 |
115 |
15-50 |
50-90 |
55 |
333 |
11.2 |
2692×1640×2350 |
|
PYZ |
60 |
5-20 |
20-65 |
11.2 |
2692×1640×2350 |
|
PYD |
50 |
3-13 |
15-50 |
11.3 |
2692×1640×2350 |
|
PYB |
1200 |
1200 |
145 |
20-50 |
110-168 |
110 |
300 |
24.7 |
2790×1878×2844 |
|
PYZ |
100 |
8-25 |
42-135 |
25 |
2790×1878×2844 |
|
PYD |
50 |
3-15 |
18-105 |
25.3 |
2790×1878×2844 |
|
PYB |
1750 |
1750 |
215 |
25-50 |
280-480 |
160 |
245 |
50.3 |
3910×2894×3809 |
|
PYZ |
185 |
10-30 |
115-320 |
50.3 |
3910×2894×3809 |
|
PYD |
85 |
5-13 |
75-230 |
50.2 |
3910×2894×3809 |
|
PYB |
2200 |
2200 |
300 |
30-60 |
59-1000 |
280-260 |
220 |
80 |
4622×3302×4470 |
|
PYZ |
230 |
10-30 |
200-580 |
80 |
4622×3302×4470 |
|
PYD |
100 |
5-15 |
120-340 |
81.4 |
4622×3302×4470 |
|
本廠保留對廠品和技術改進而不事先通知的權力！
